Труба ПАТ СТС
Гибкий армированный трубопровод ПНД ПЭ 100 с встроенным кабель-каналом для саморегулирующегося греющего кабеля и теплоизоляцией из ППУ — для всесезонного водоснабжения и трубопроводов в районах с глубоким промерзанием грунта.

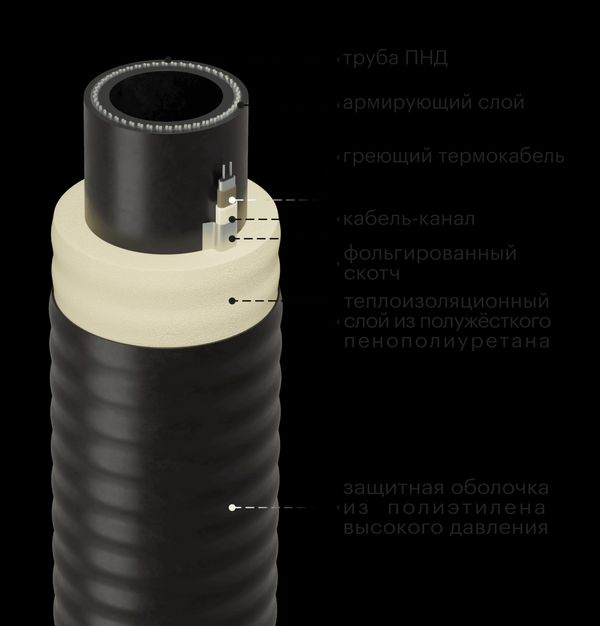

Конструкция ПАТ СТС
Труба ПАТ СТС — это однотрубная система с комплексной защитой от замерзания. Несущая труба из ПНД ПЭ 100 с армирующим слоем дополнена прикреплённым кабель-каналом для саморегулирующегося термокабеля Grandex-17-2CR и заключена в слой полужёсткого пенополиуретана (ППУ) с наружной защитной оболочкой.
Греющий кабель автоматически регулирует мощность в зависимости от температуры окружающей среды: при потеплении потребление снижается, при морозах — возрастает. Это исключает перегрев и экономит электроэнергию.
Области применения ПАТ СТС
Всесезонный водопровод
Системы холодного водоснабжения из скважин, колодцев и магистралей в регионах с сезонным и глубоким промерзанием грунта — Сибирь, Якутия, Крайний Север
Нефтегазовая промышленность
Трубопроводы нефтедобычи, транспортировки технологических жидкостей и вспомогательных систем теплоснабжения на удалённых промысловых объектах
Малоэтажное строительство
Подключение частных домов, дач и объектов АПК к водоснабжению в районах без централизованной инфраструктуры, где требуется круглогодичная работа трубопровода
Размеры трубы ПАТ СТС
Внутренний диаметр 50–150 мм, с ППУ изоляцией и наружной оболочкой
| Обозначение dвн/dнар | Напорная труба d×s, мм | Оболочка D×s, мм | Вес 1 п.м., кг |
| 50/71 | 71,2 × 10,6 | 179 × 3,0 | 5,5 |
| 50/84 | 84,4 × 17,6 | 192 × 3,0 | 5,9 |
| 65/88 | 88,2 × 11,6 | 196 × 3,0 | 6,8 |
| 65/99 | 99,4 × 17,2 | 207 × 3,0 | 7,3 |
| 75/99 | 99,2 × 12,1 | 207 × 3,0 | 7,5 |
| 75/109 | 109,4 × 17,2 | 212 × 3,2 | 8,0 |
| 80/107 | 107,2 × 13,6 | 212 × 3,2 | 8,8 |
| 80/115 | 115,4 × 17,1 | 212 × 3,2 | 9,4 |
| 90/119 | 119,2 × 14,6 | 212 × 3,2 | 9,7 |
| 90/126 | 126,4 × 18,2 | 212 × 3,2 | 10,0 |
| 100/130 | 130,25 × 15,1 | 212 × 4,0 | 12,0 |
| 100/137 | 137,4 × 18,7 | 212 × 4,0 | 13,0 |
| 125/159 | 159,2 × 17,1 | 212 × 4,0 | 12,0 |
| 125/166 | 166,4 × 20,7 | 212 × 4,0 | 15,0 |
| Обозначение dвн/dнар | Радиус изгиба, мм | Длина на барабане, м |
| 50/71 | 1200 | 300 |
| 50/84 | 1200 | 300 |
| 65/88 | 1200 | 270 |
| 65/99 | 1200 | 270 |
| 75/99 | 1200 | 240 |
| 75/109 | 1200 | 240 |
| 80/107 | 1200 | 173 |
| 80/115 | 1200 | 173 |
| 90/119 | 1200 | 173 |
| 90/126 | 1200 | 173 |
| 100/130 | 1200 | 173 |
| 100/137 | 1200 | 173 |
| 125/159 | 1200 | 173 |
| 125/166 | 1200 | 173 |
Преимущества ПАТ СТС
Саморегулирующийся кабель
Термокабель Grandex-17-2CR автоматически регулирует тепловыделение — при потеплении мощность снижается, экономя электроэнергию. Отсутствует риск перегрева
ППУ изоляция
Слой полужёсткого пенополиуретана λ = 0,03 Вт/м·К значительно снижает теплопотери, уменьшая нагрузку на греющий кабель в экстремальные морозы
Питьевая вода
Гладкая внутренняя поверхность ПНД ПЭ 100 не образует налёта и биоплёнки. Соответствует санитарно-гигиеническим требованиям для питьевого водоснабжения
Катушки до 1200 м
Поставка на катушках суммарной длиной до 1200 м минимизирует количество соединительных узлов — надёжность системы выше, монтаж быстрее
Комплектная поставка
Труба ПАТ СТС поставляется в комплекте с греющими кабелями, фитингами и материалами для изоляции стыков — один заказ закрывает всю потребность монтажа
Монтаж без спецтехники
Гибкость трубы и лёгкость всей системы позволяют прокладывать трубопровод вручную. Эффективно даже в труднодоступных районах Сибири и Дальнего Востока
