Монтаж
Трубопроводы ТВЭЛ-ПЭКС монтируются без сварки и спецтехники — бригадой из 2–4 человек. Инструкции, схемы и рекомендации для всех условий прокладки.
Преимущества системы монтажа
Почему ТВЭЛ-ПЭКС монтируется быстрее стальных трубопроводов
Необходимый инструмент
Базовый комплект для монтажа трубопроводов ТВЭЛ-ПЭКС
Роликовый труборез для ровного реза PEX/PERT-трубы без деформации торца
Для восстановления круглой формы торца трубы перед установкой фитинга
Гаечный ключ для затяжки компрессионных и обжимных фитингов
Для проведения гидравлических испытаний давлением перед засыпкой траншеи
Для снятия внешней ПЭНД-оболочки и ППУ изоляции при разделке конца трубы
Для прогрева торца трубы при монтаже пресс-фитингов при отрицательных температурах
Пошаговая инструкция по монтажу
Стандартная процедура прокладки трубопровода ТВЭЛ-ПЭКС в траншею
Подготовка траншеи
Выкопать траншею шириной на 100–150 мм больше внешнего диаметра трубы. Глубина — согласно проекту (обычно ниже глубины промерзания). Дно выровнять, удалить камни и острые предметы. В каменистых грунтах уложить песчаную подушку 100 мм.
Размотка бухты
Установить катушку на козлы или раскатчик. Разматывать трубу с ВНЕШНЕЙ стороны бухты — это обязательное условие, иначе труба будет закручиваться. При температуре ниже −10°C предварительно прогреть бухту 2–4 часа в тёплом помещении.
Укладка в траншею
Уложить трубу на дно траншеи. Трубу можно изгибать с радиусом не менее 5 диаметров несущей трубы — это позволяет огибать препятствия и повороты без фасонных изделий. Фиксировать трубу через каждые 3–5 м при горизонтальной прокладке.
Разделка и соединение

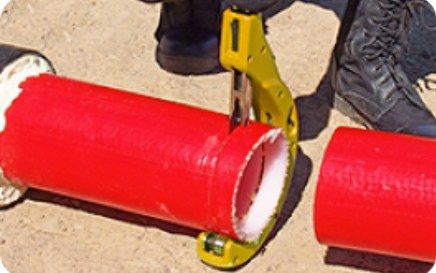

Срезать конец трубы строительным ножом перпендикулярно оси. Снять ПЭНД-оболочку и ППУ на длину 150–200 мм. Обрезать несущую трубу, восстановить форму калибратором. Установить компрессионный фитинг согласно инструкции производителя.
Гидравлические испытания
ДО засыпки траншеи провести гидравлическое испытание системы давлением 1,5 × Pрабочего в течение не менее 30 минут. Проверить все соединения и подключения. При отсутствии падения давления — испытания пройдены.
Засыпка и уплотнение
Засыпать траншею мягким грунтом без крупных камней, послойно уплотняя. Первые 200 мм — вручную, без применения виброплиты. Восстановить благоустройство. Составить исполнительную документацию с фиксацией трассы.
Фотоинструкции по монтажу
Пошаговые инструкции для всех типов соединений и вариантов трассировки

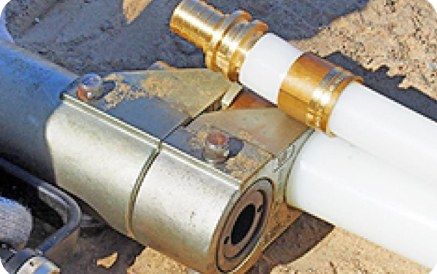

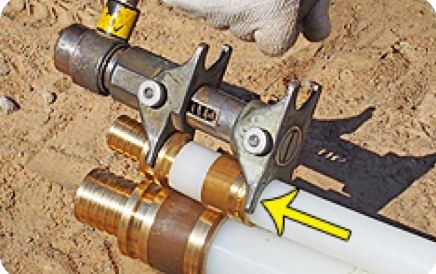

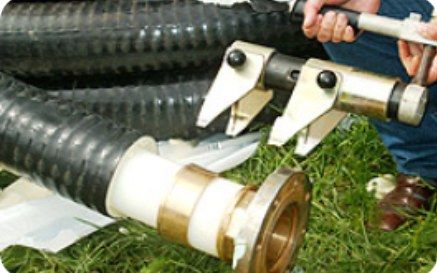

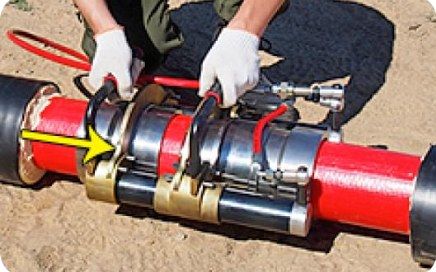

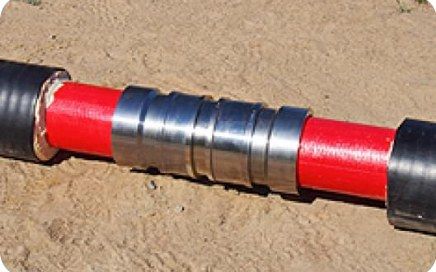

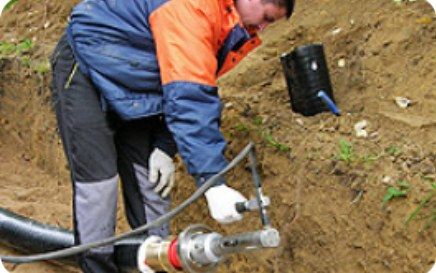

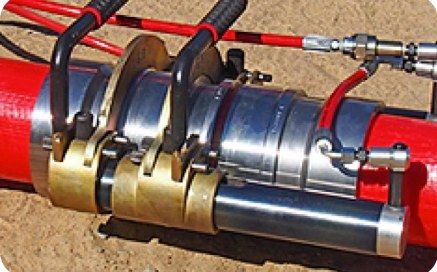

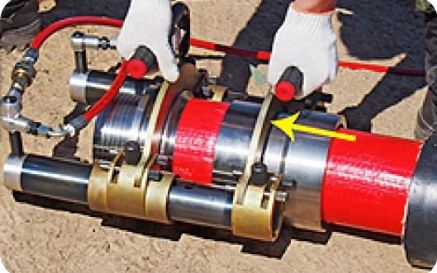

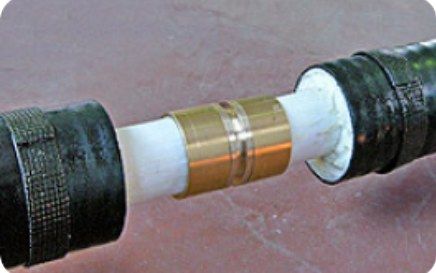

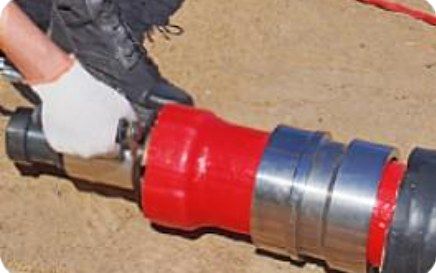

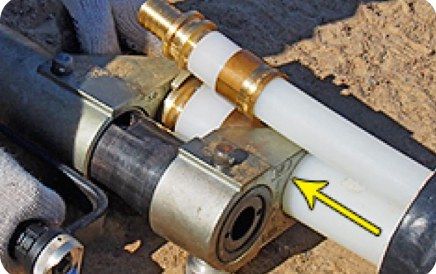

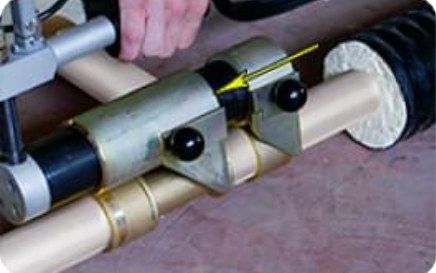

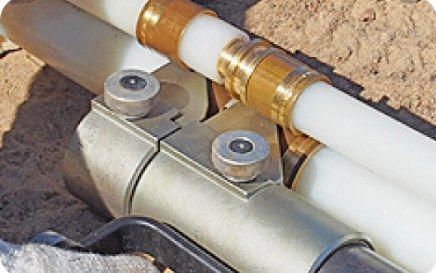

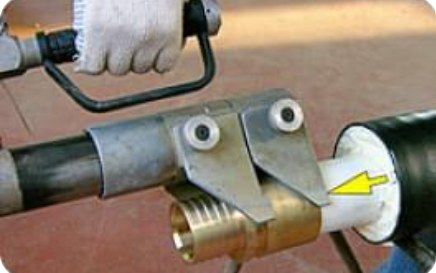

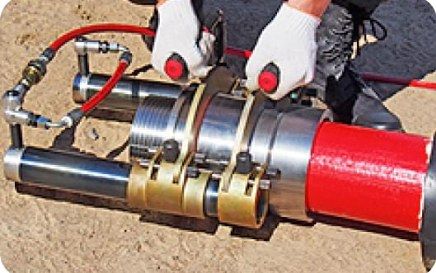

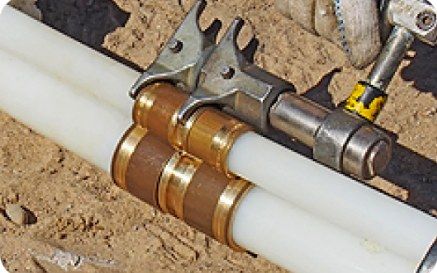

Трубы ТВЭЛ-ПЭКС-К с армирующей системой соединяются с помощью пресс-ниппельных соединений. Последовательность: срезка внешней оболочки, снятие ППУ-изоляции, зачистка несущей трубы, установка монтажной гильзы и компрессионной гайки, соединение труб с затяжкой ключом, гидравлическое испытание стыка.
Трубы ТВЭЛ-ПЭКС без армирующей системы (для ГВС, ХВС, наружного теплоснабжения) соединяются аналогично — компрессионными или пресс-ниппельными фитингами. Применяется для систем с рабочим давлением до 6 бар и температурой до 95°C.

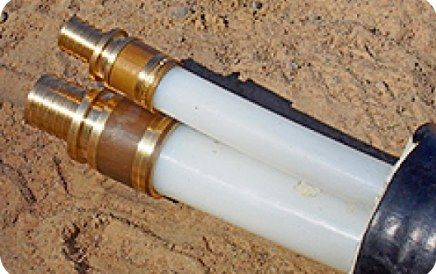

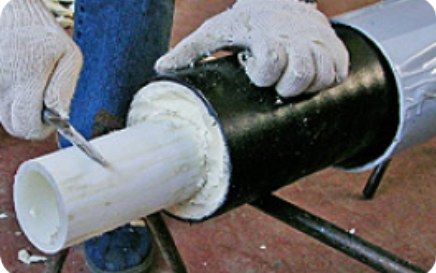

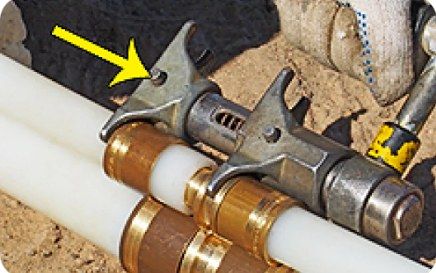

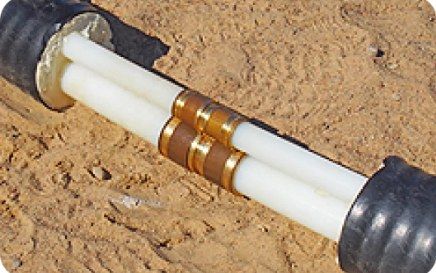

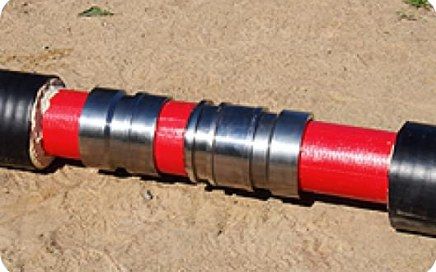

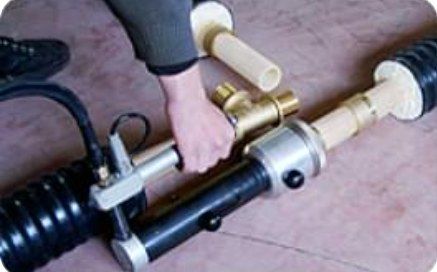

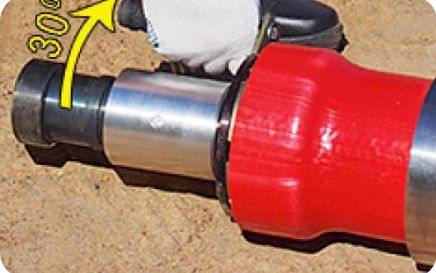

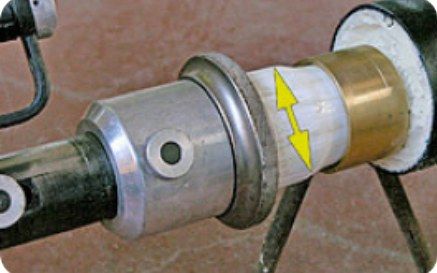

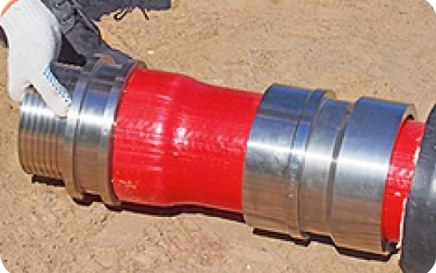

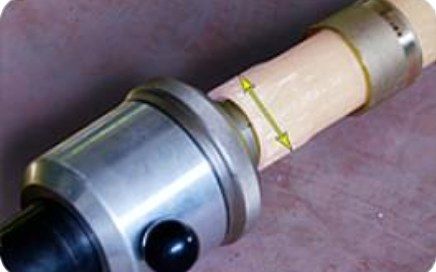

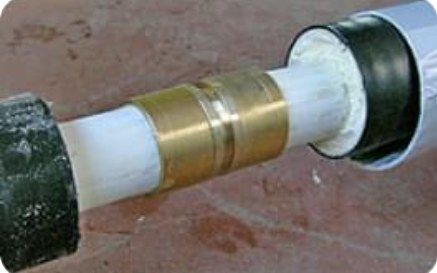

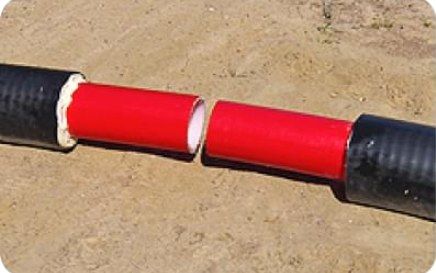

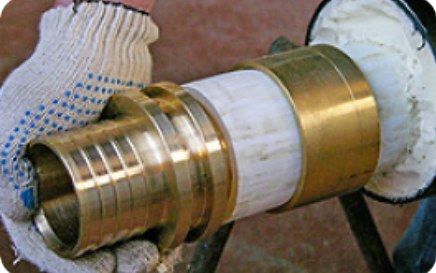

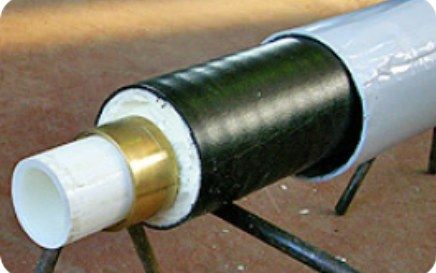

Подготовка торца трубы: срезать внешнюю гофрированную оболочку, снять ППУ-изоляцию, зачистить несущую трубу ПЭКС. Установить монтажную гильзу (МГ) и компрессионную гайку. Соединить трубы через пресс-ниппель, затянуть ключом до упора.

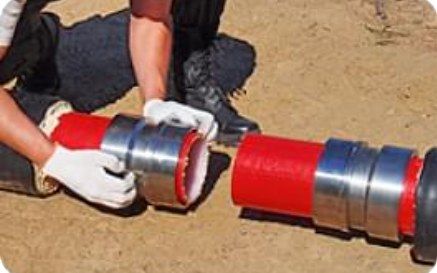

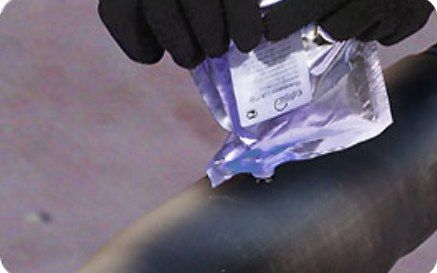

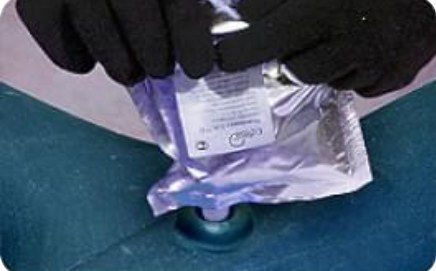

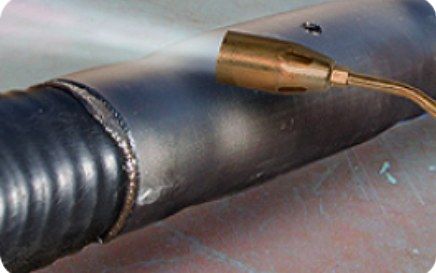

После соединения труб выполнить ППУ-гидроизоляцию стыка: надвинуть термосаживающуюся муфту на зону соединения, заполнить полость двухкомпонентным пенополиуретаном (ППУ) через инъекционные отверстия. После полимеризации ППУ прогреть муфту промышленным феном равномерно по окружности до полного обжатия.
Для заказа монтажных стыков производитель «Завод полимерных труб» осуществляет поставку термосаживающихся муфт и двухкомпонентного ППУ в комплекте. Шефмонтаж специалистами завода — по заявке.
Технология монтажа и изоляции тройниковых (Т-образных) соединений при разветвлении трассы трубопровода ТВЭЛ-ПЭКС. Применяется при подключении ответвлений к основной магистрали. Обеспечивает полную герметичность и теплоизоляцию узла в грунтовых условиях.

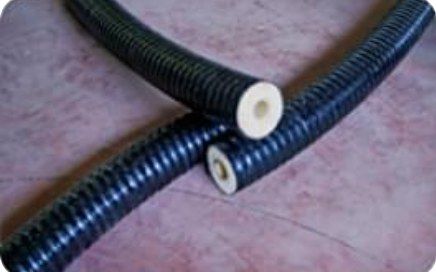

Подготовка тройникового узла: разделка конца основной трубы, снятие оболочки и ППУ-изоляции на длину монтажной гильзы. Подготовка ответвления: аналогичная разделка торца трубы-ответвления. Зачистка несущей трубы ПЭКС абразивом.

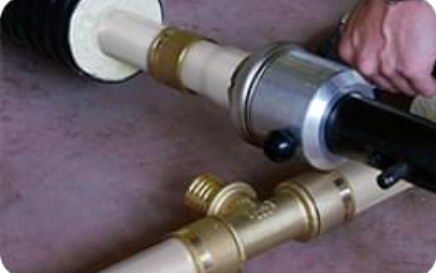

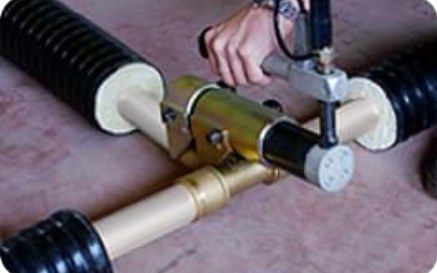

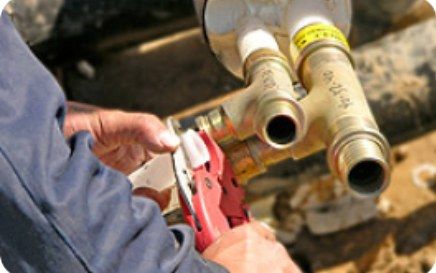

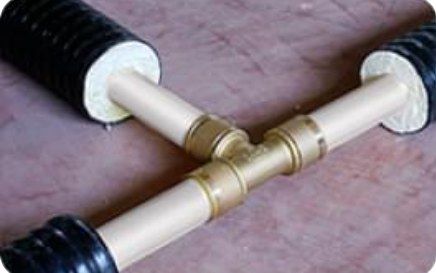

Установка тройникового фитинга: монтаж тройника-переходника, затяжка компрессионных гаек, проверка соосности. Крепление ответвительной трубы и предварительное испытание на герметичность давлением воды.

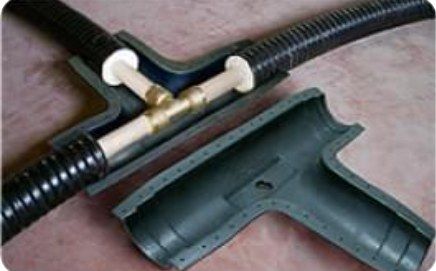

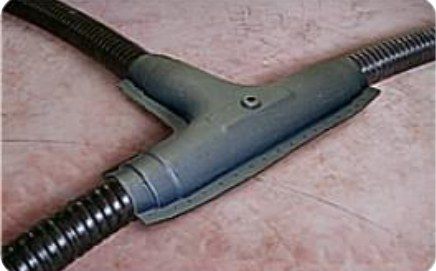

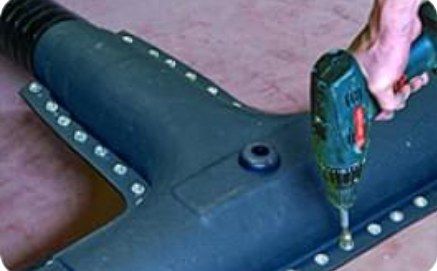

Гидроизоляция тройникового узла: установка термоусадочной тройниковой муфты, заливка ППУ в зону стыка, прогрев муфты феном равномерно по всему периметру до полного усадки на оболочку трубы.
Готовый изолированный тройниковый узел. Проверить отсутствие зазоров и дефектов по всему периметру термоусадочной муфты. Провести финальное гидравлическое испытание до засыпки траншеи.

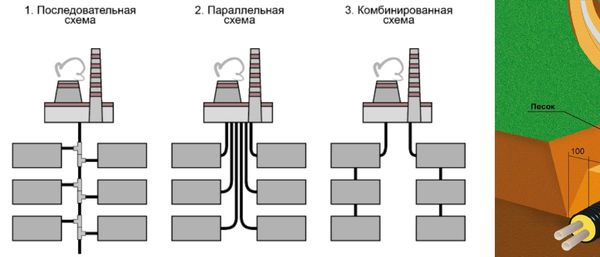

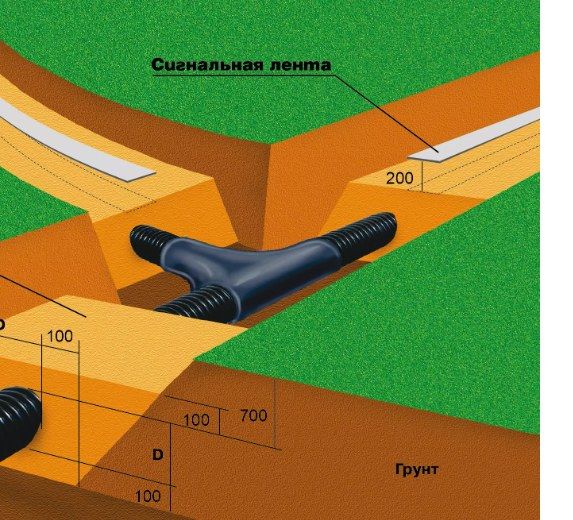

Трубопроводы ТВЭЛ-ПЭКС прокладываются тремя основными схемами: последовательная (от источника к потребителям по одной ветке), параллельная (несколько независимых ветвей), комбинированная (смешанная топология для сложных объектов). Профиль траншеи: дно на отметке ниже глубины промерзания грунта, минимальная засыпка песком 100 мм по контуру трубы в каменистых грунтах.

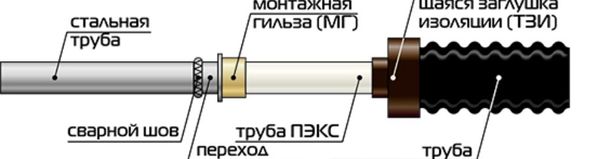

- Стальная труба + сварной шов
- Переход со стальной трубы на трубу ПЭКС
- Монтажная гильза (МГ)
- Труба ПЭКС + труба ТВЭЛ-ПЭКС
- Термоусаживающаяся заглушка изоляции (ТЗИ)

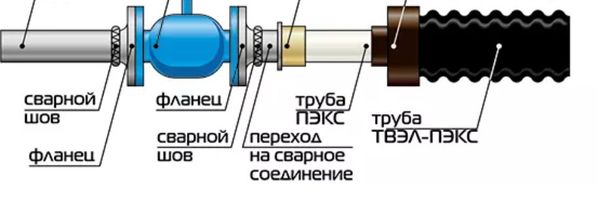

- Стальная труба + сварной шов
- Фланец стальной (вариант с запорной арматурой)
- Переход на сварное соединение
- Монтажная гильза (МГ) + труба ПЭКС
- Труба ТВЭЛ-ПЭКС в изоляции

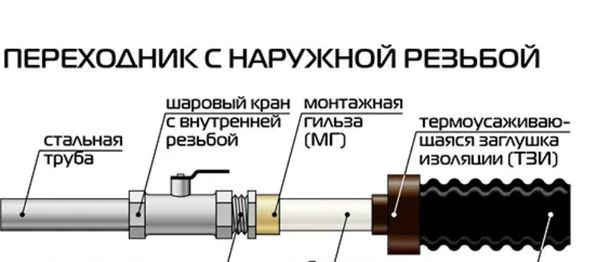

- Стальная труба с наружной резьбой
- Шаровый кран с внутренней резьбой (опция)
- Монтажная гильза (МГ)
- Труба ПЭКС + труба ТВЭЛ-ПЭКС
- Термоусаживающаяся заглушка изоляции (ТЗИ)

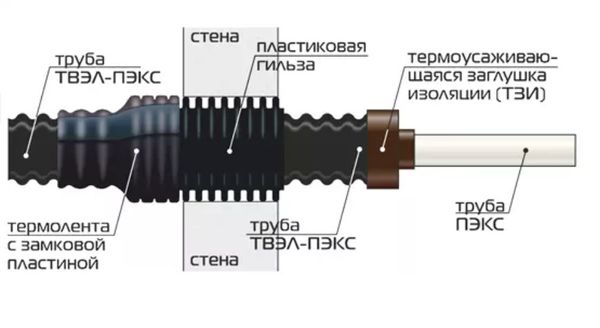

- Труба ТВЭЛ-ПЭКС с изоляцией
- Пластиковая гильза в стене (закладная)
- Термолента с замковой пластиной — уплотнение в гильзе
- Термоусаживающаяся заглушка изоляции (ТЗИ)
- Труба ПЭКС — выход к потребителю
Таблица стандартной комплектации пресс-фитингами в зависимости от типа монтажного узла. Цифры в ячейках — количество фитингов данного типа на один узел.
| Пресс-фитинги | Стык | Тройник | 1-образное ответвление | Переход на другой диаметр | Переход на фланцевое соединение | Переход на резьбовое соединение | Переход на сварное соединение | |
|---|---|---|---|---|---|---|---|---|
| Равно-проходное | Неравно-проходное | |||||||
| Переход на сварное соединение | 1 | |||||||
| Переход с наружной резьбой | 1 | |||||||
| Гильза монтажная | 2 | 3 | 3 | 3 | 1 | 1 | 1 | 1 |
| Уголок | ||||||||
| Тройник равнопроходной | 1 | |||||||
| Тройник редукционный | 1 | |||||||
| Муфта соединительная равнопроходная | 1 | |||||||
| Муфта соединительная переходная | 1 | |||||||
| Фланец сварной | 1 | |||||||
По вопросам комплектации, подбора фитингов и заказа монтажных услуг — обращайтесь к специалистам завода ПОЛИПЕКС.
Заказать монтажОсобые условия монтажа
Рекомендации для нестандартных ситуаций

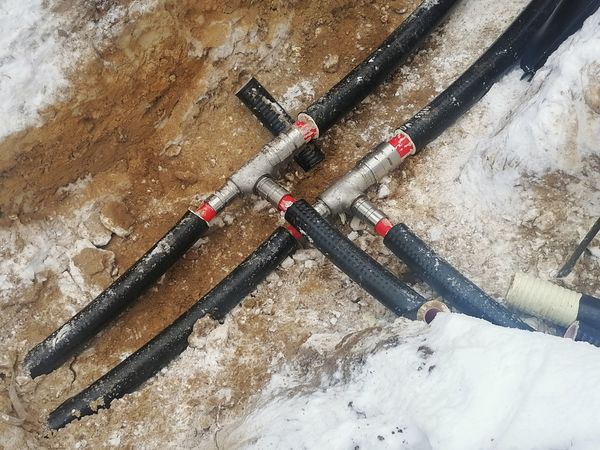

Монтаж при отрицательных температурах
При температуре воздуха ниже −10°C PEX-труба становится менее гибкой. Необходим предварительный прогрев бухт до +10°C в течение 2–4 часов. После прогрева работать нужно быстро — труба теряет эластичность примерно через 1–2 часа.
- Прогрев бухт — обязательно при t < −10°C
- Использовать компрессионные фитинги (не пресс) при t < −5°C
- Засыпку производить немедленно, не допуская повторного промерзания
- Допустимая температура монтажа: до −40°C при соблюдении условий
Бестраншейная прокладка (ГНБ)
Трубы ТВЭЛ-ПЭКС подходят для прокладки методом горизонтально-направленного бурения. Длина бухт до 500 м позволяет протащить трубу через гильзу без стыков. ПЭНД-оболочка выдерживает нагрузки при протяжке.
- Рекомендуемая скорость протяжки — не более 5 м/мин
- Обязательна защита торца трубы при протяжке
- После протяжки выдержать трубу перед подключением 30 мин
- Диаметр гильзы — не менее 1,3 × внешний диаметр с ППУ
